淺析數字張力儀原理及維修

某型進口紡織設備配套産品數字張力儀，用于在線測量經紗的張力。它的分辨率達1CN（10N），體積為（350×265×85）mm3，質量僅1．5kg。它顯示清晰，性能穩定，使用方便，可用交流供電，亦可用幹電池供電。由于該儀表随機未配電路原理圖，一旦出了故障，修理較為麻煩。本文結合工作實踐，介紹其電路工作原理及檢修實例。

一、電路工作原理

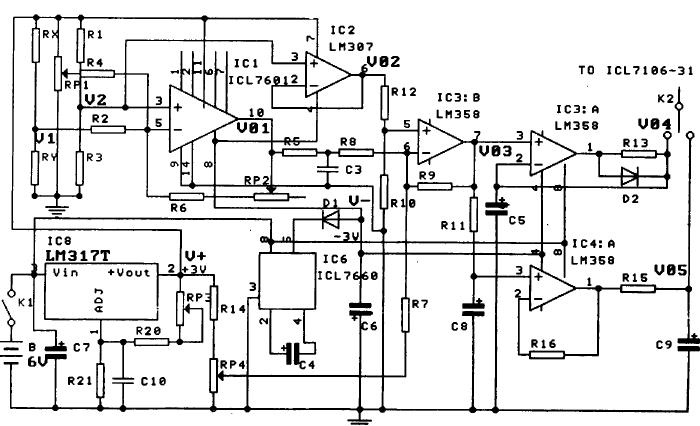

 張力儀包括傳感器、信号變換電路和接口、數字顯示兩部分。使用時，前者安放在經紗上，後者手持，兩者之間由電纜連接。後者為以ICL7106為ADC的液晶顯示的3／2位數字電壓表，與通用數字三用表電路類同，茲不贅述。這裏介紹的信号調理電路包括傳感器到ICL7106為止的幾乎全部電路，如附圖示。此處省略了與記錄儀之間的接口電路，它們是從Vo3～Vo5引出的由LM358組成的三個電壓跟随器電路，這在實際使用中由于無記錄儀而不用。
圖中，Rx和Ry分别代表粘貼在彈**兩面上的應變片電阻，在經紗張力作用下，彈**變形，從而使受拉應力的應變片電阻Rx變大，而受壓應力的RY電
阻值變小。它們與兩個阻值相等的精密電阻R1、R3組成直流測量電橋。運放IC1接成差動放大器，Rx為靜态調平衡電位器，Rp2用于調渦度，IC1的輸出電壓.......
