旋轉天平實驗支架幹擾測量方法研究

旋轉天平實驗技術是我國風洞動态實驗領域中*成熟的動态實驗技術，廣泛應用于型号實驗中。然而同其它動态實驗一樣，旋轉天平實驗由于模型高速運動，支撐系統很粗壯，所以支架幹擾等不确定因素對實驗結果的影響較大。美國、英國等航空發達國家早在上世紀70年代就開始研究旋轉天平實驗的支架幹擾和洞壁幹擾問題，産生了衆多研究成果，而國內由于各種原因，目前還很少開展旋轉天平支架幹擾問題的研究工作。随着動态實驗技術的不斷發展和新型号研制的需求，型号單位對動态實驗的準精度提出了更高的要求。氣動院低速動态課題組在“十一五”期間就将對旋轉天平實驗進行支架幹擾的測量研究，提高旋轉天平實驗的準度。

旋轉天平實驗支架幹擾問題分析

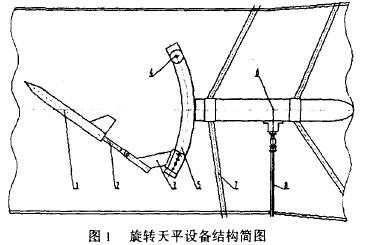

如圖1所示，旋轉天平設備由布置在風洞外的支撐鋼架，驅動機構和布置在風洞內的拉杆、主軸、彎刀、配重和支杆等部件組成，是一套複雜的風洞實驗設備。

旋轉天平支架幹擾問題大體可分為三部分考慮：
①主軸拉杆和主軸，該部分結構處于模型區下流場，（風洞實驗段尾部及擴散段）距離較遠，拉杆較細、主軸沿風洞軸線布置，并且這部分結構在實驗中靜止不動，所以對流場的幹擾很小，同時要想對這部分幹擾進行測量，結構設計相當複雜，目前可忽略這部分幹擾不做修正；（待續）
