氣體流量計的實流标定與現場應用

天然氣流量計量站概況

氣體流量計的實流标定與現場應用
中國石油工業天然氣流量計量站是亞洲投資規模*大的天然氣計量站，擁有質量一時間法**标準系統（其不确定度0.1%）和臨界流文丘利噴嘴次級标準系統（其不确定度0.25%）。标定壓力範圍：0.2～3.8MPa，标定工況流量範圍：5～6000m3/h。管徑範圍：DN25～DN400。迄今為止，對美國、荷蘭、德國、新加坡、中國等國各種流量計進行了實流标定與比對，積累了數萬個實驗數據。

氣體超聲流量計的實流标定與現場應用

1 實流标定

　　 計量站用不确定度為0.25%的臨界流文丘利噴嘴作流量标準裝置，按AGA.NO.9 ［4］報告草案并結合JJGl98-94檢定規程 [5]分别進行了以下不同測試：①不同聲道（五、四、三、二、一）；②不同管徑（DN300、DN150）；③不同安裝條件（理想管路條件、非理想管路條件；"理想條件"是指安裝條件較理想，如170D以內無彎頭，無過渡部件，無阻力件等。流場較穩定，如無脈動流，無旋渦流；"非理想條件"是指在超聲流量計上遊13D前人為加入阻力件、雙彎頭、T形彎頭、伸縮器、彙管等）；④不同安裝方向（流量計正、反向安裝，聲道水平、垂直安裝）；⑤不同壓力（2.0MPa、1.2MPa、0.8MPa）。
　　（1）超聲流量計适宜于高壓、大口徑、大流量工況條件，但對小流量尤其是拐點（*大流量的10%，用Qt表示）以下流量段應慎用（見圖1）。

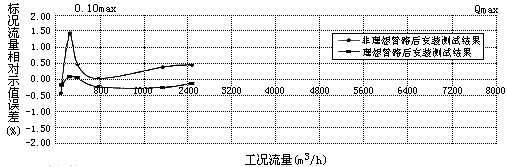

圖1 12"Q.Sonic-5S超聲流量計理想管路後和非理想管路後測試結果比較（标況）
說明：雙彎頭後測試中，除流量為240m 3 /h時，其相對示值誤差為1.45%外，其餘各點都在指标內。

（2）對同一生産廠家的超聲流量計，聲道數越多，流量計量準确度越高，性能越可靠（見表1）。

表1 相同條件下聲道數對超聲流量計的影響


序号	聲道數	安裝條件	Qt以上		Qt以下
			相對示值誤差（%）	重複性（%）	相對示值誤差（%）	重複性（%）
1	五聲道	理想條件	-0.32	0.16	-0.64	0.30
2	三聲道	理想條件	-0.38	0.20	0.93	0.26
3	雙聲道	理想條件	-0.65	0.39	-0.77	0.26
4	單聲道	理想條件	0.96	0.44	-1.14	0.48

（3）超聲流量計的出廠檢定與實流标定之間存在一系統誤差，出廠幹檢法檢定合格需經實流校準，有時由于安裝造成的誤差可能超過0.3%。如4S超聲流量計其出廠時流量系數定為0.9962，在理想管路測試能保證**度優于±0.5%，但在非理想管路條件下實流校準設置的參數，在"理想管路條件"2.0MPa與0.7MPa壓力測試時，偏差大于AGA.NO.9關于管路安裝影響不大于0.3%的規定，因此應根據現場工況條件進行實流标定

（4）超聲流量計的計量不受氣體流向的影響，能以相同準确度進行雙向流量計量（見圖2）。

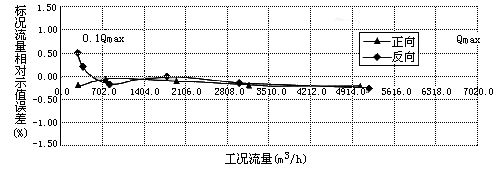

圖2 12＇＇4S超聲流量計理想管路下正、反向流量示值誤差比較圖（流量計系數0.9962）
